Animasjon (124kB)

1

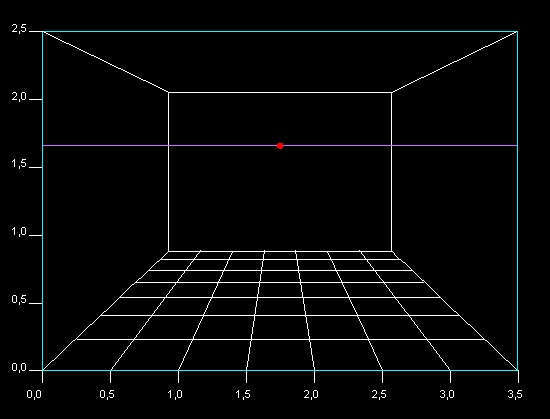

Vi benytter rommet tegnet i 1 punkts sentralperspektiv som utgangspunkt. Kuben i eksemplet skal ha sidene parallelle med tak, gulv og vegger og være 1m³ stor.

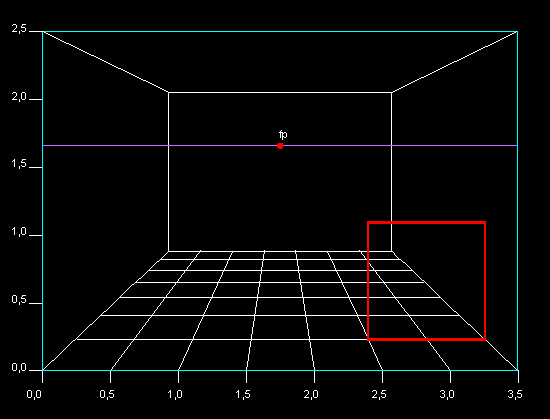

Begynn med å tegne den nærmeste sideflaten. Da denne er parallell med bildeplanet beholder den sin kvadratiske form. Det opprutede gulvet er til hjelp for å bestemme en plassering og sette størrelsen på kvadratet lik 1m².

2

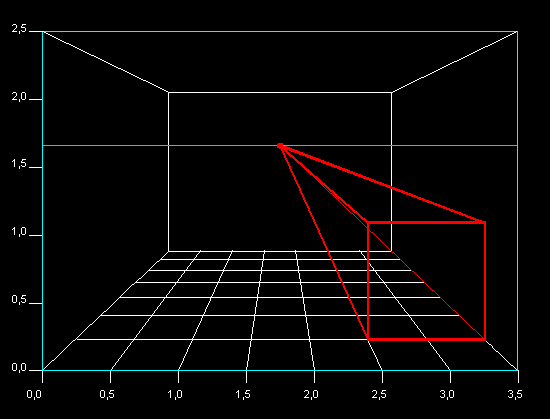

Trekk linjer fra kvadrates hjørner til forsvinningspunktet på horisontlinjen.

3

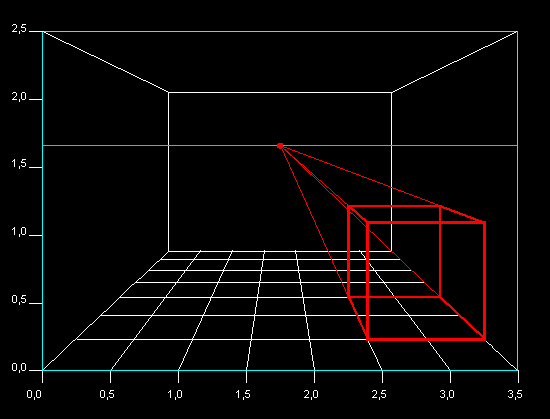

Det opprutede gulvet er til hjelp når du tegner inn kubens bakerste side. Du har nå en strektegning av kuben.

4

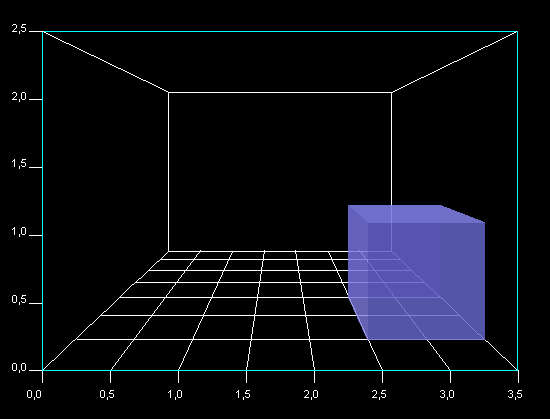

Her er kuben uten hjelpelinjer og fargelagt.

Det er en fin øvelse å tegne inn flere kuber i ulike størrelser. Kubene foran kan overlappe kubene bak.
