Animasjon (120kB)

Vi skal tegne et rom som er 3,5 m bredt, 3,5 m dypt og 2,5 m høyt (vanlig takhøyde).

1

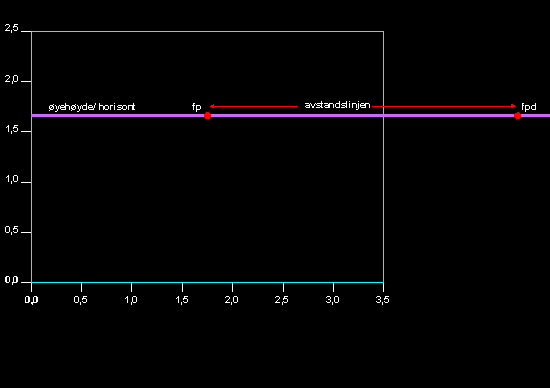

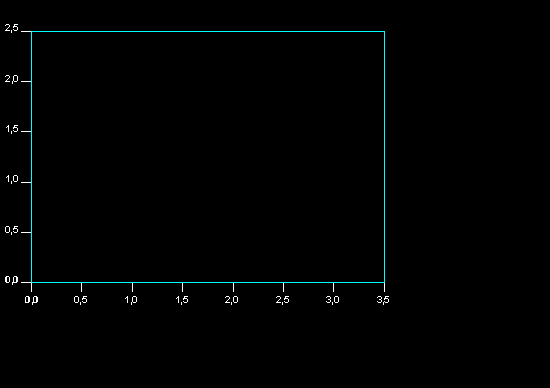

Tegn opp et rektangel til venstre på et A3 ark, 28cm bredt og 20cm høyt. Dette er bilderammen.

Merk opp hver 4cm = 0,5 meter på bilderammens nedre og venstre kant.

Merk av øyehøyden ca  = 1,65 m på bilderammens venstre kant.
(Øyehøyden til en stående person)

Trekk en vannrett linje over hele A3 arket gjennom øyehøyden. Dette er horisontlinjen.

Merk av forsvinningspunktet fp midt på den delen av horisontlinjen som løper gjennom rektangelet.

Merk av punktet fpd helt til høyre på arket. Dette er forsvinningspunktet for diagonallinjen(e).

Avstanden mellom fp og fpd er lik avstanden til motivet og kalles avstandslinjen.



2

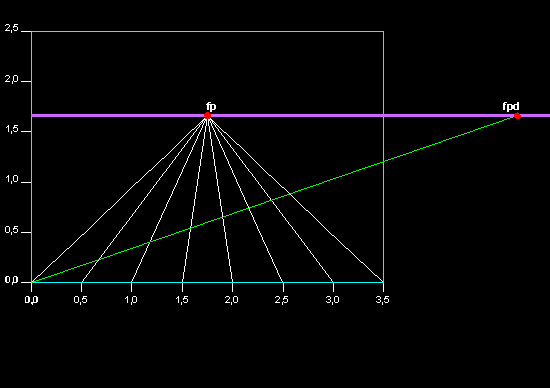

Trekk linjer fra forsvinningspunktet fp til halvmeterspunktene som er satt av på rektangelets nedre kant.

Trekk en diagonal linje fra nedre venstre hjørne på rektangelet til fpd

3

Trekk vannrette linjer der diagonalen skjærer linjene til forsvinningspunktet fp.
Du har nå tegnet et opprutet gulv hvor hver rute er en halv kvadratmeter.

4

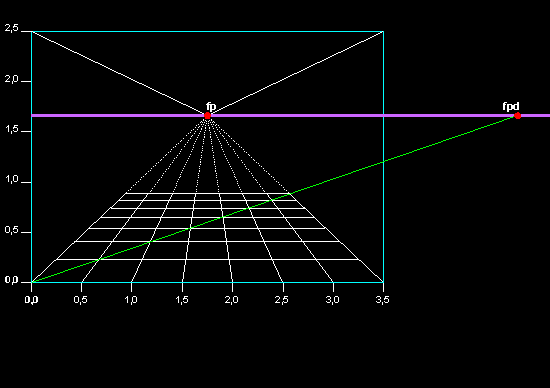

Trekk linjer fra bilderammens øvre hjørner til forsvinningspunktet fp.

5

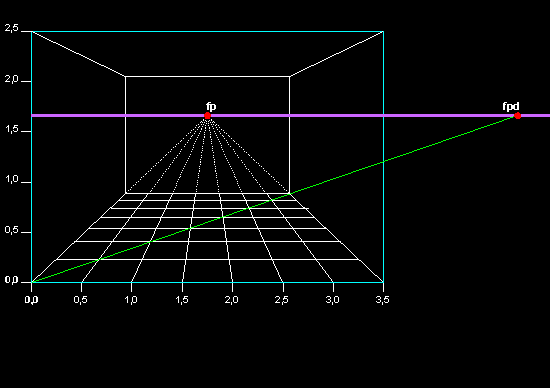

Du kan nå tegne inn rektangelet som utgjør endeveggen i rommet

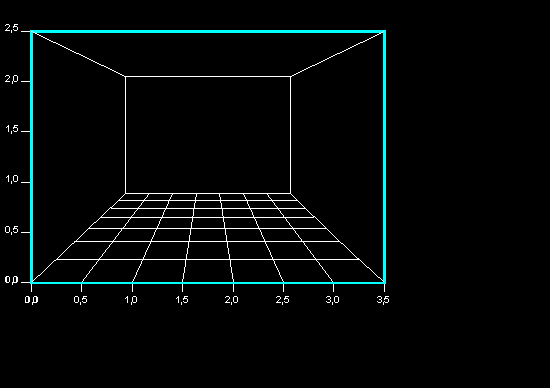

Rommet uten hjelpelinjer.
